Škoda 120L - Проект "Биляна" - в мащаб 1:24

[__smirnoff__]

Привет, колеги!



Тази вечер пускам тема за един мой малък страничен проект, отново на тема Шкода, но този път ще е нещо по-различно от всичко, за което сме писали и чели до момента тук в този форум. Става въпрос за "проект" на Шкода 120Л, но в мащаб 1:24.



Надявам се да ви е интересно четивото и снимковият материал, който предстои да ви представя. Лично на мен винаги ми се е искало някой ден да си направя максимално точен макет на някой от проектите си. Дойде моментът и това да се случи!



Ще се опитам да бъда кратък в описанието и обясненията си. За какво иде реч?



Иде реч за максимално точен макет на големият ми настоящ проект - Биляна. Тъй като той е в сериозен, вече почти двугодишен застой по вина на бояджиите, ми се откри доста свободно време, пък и идват студените месеци вкъщи, и смятам, че няма по-подходящо време за подобни занимавки.

Идеята ми е доста проста - имаме много хубав и детайлен макет на Шкода 120Л, отговарящ на 99% на моделната година на голямата Биляна, по който ще направя дребни визуални промени, с които ще заприлича на бъдещата голяма Биляна. За щастие, идеята за нея ми е тя да си остане в почти фабричен вид, с някои дребни промени, но все пак ще е предизвикателство да пренеса идеите си в мащаб 1:24, още повече имайки предвид, че никога не съм се занимавал с моделизъм, или каквото и да било близко до това хоби. Тоест - ще се уча в движение и ще импровизирам



В този пост ще представя моделчето. То е доста детайлно, и се сдобих с него съвсем случайно - по обява във фейсбук в група за умалени модели. По случайност се оказа и бял цвят, и веднага след като пристигна в главата ми се зароди идеята за макет на истинската кола. Тогава още обаче нямах завършен образ как ще изглежда самата Биляна, тя беше при бояджия, нямаше окачване, джанти. Закучиха се нещата около боядисването, върнаха ми колата, сложих си окачването, джантите, тя си дойде на правилната стойка, направих стопове, започнах работа и по фаровете - с други думи визията се изясни. И всече мога да я пренеса в мащаб.



Всички дребни детайли са доста подробни. Отвсякъде погледнато, разбира се, дори отдолу - има си действащо предно и задно шкодово окачване, при това с полуоски, отпред с моста, резервна гума, кутия, фарове, стопове - много са се постарали китайците.

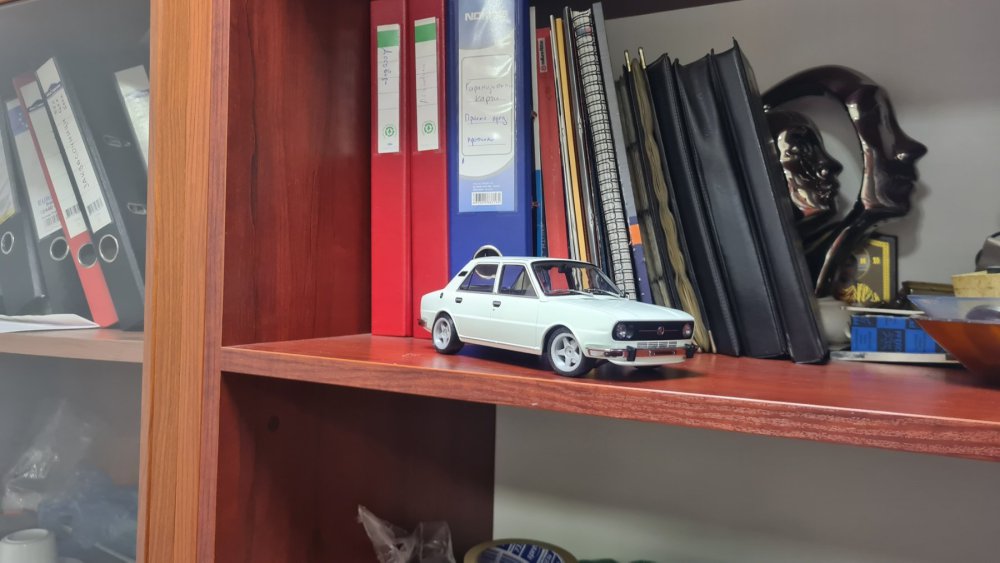

Та ето снимки и на самият модел:







Изключително детайлен модел, повече от доволен съм! Недостатък е, че не се отварят врати и капаци, но високото ниво на детайли някак си компенсира тази нередност. Ето и малко интериорни снимки:

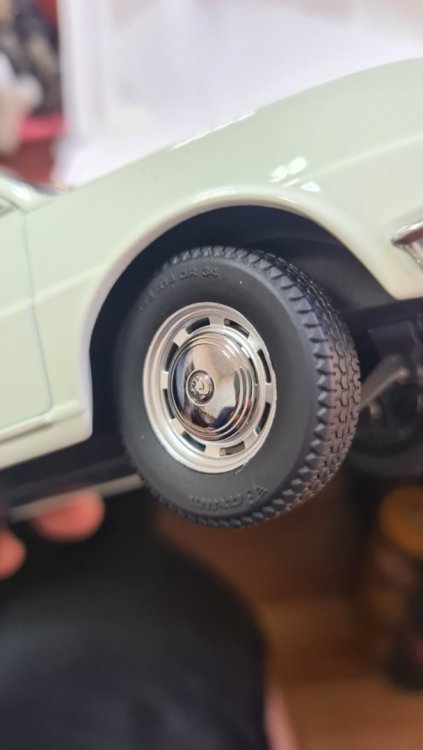

И малко снимки на детайлите - окачвания, фарове, стопове:







Та така, това е количката. Лека-полека започвам да си играя с нея, вече имам малък прогрес, но ще продължа в следващ пост.



Поздрави, и лека вечер!

[__smirnoff__]

Добро утро!



Продължавам темата с едно от най-важните неща за визията на един автомобил - джантите.

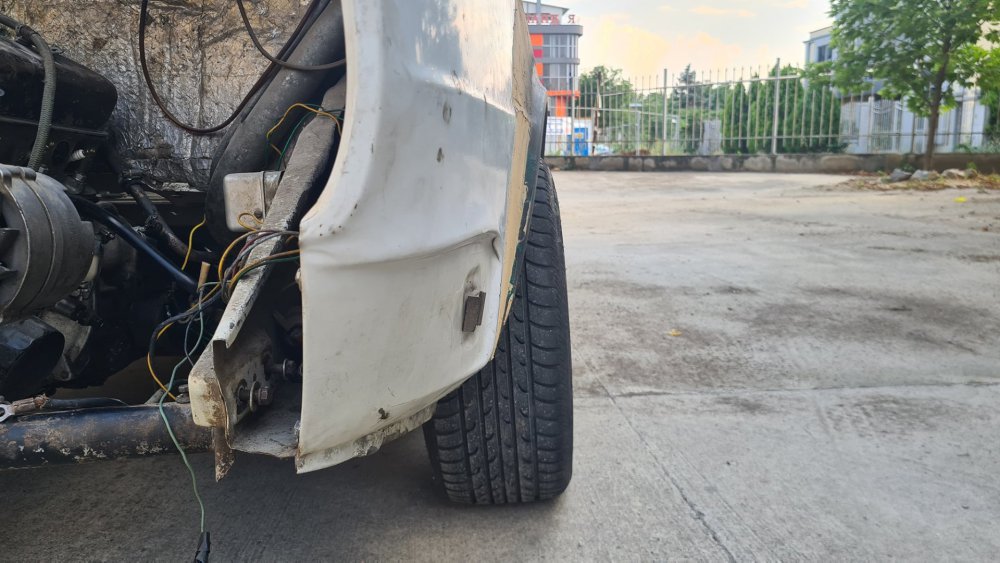

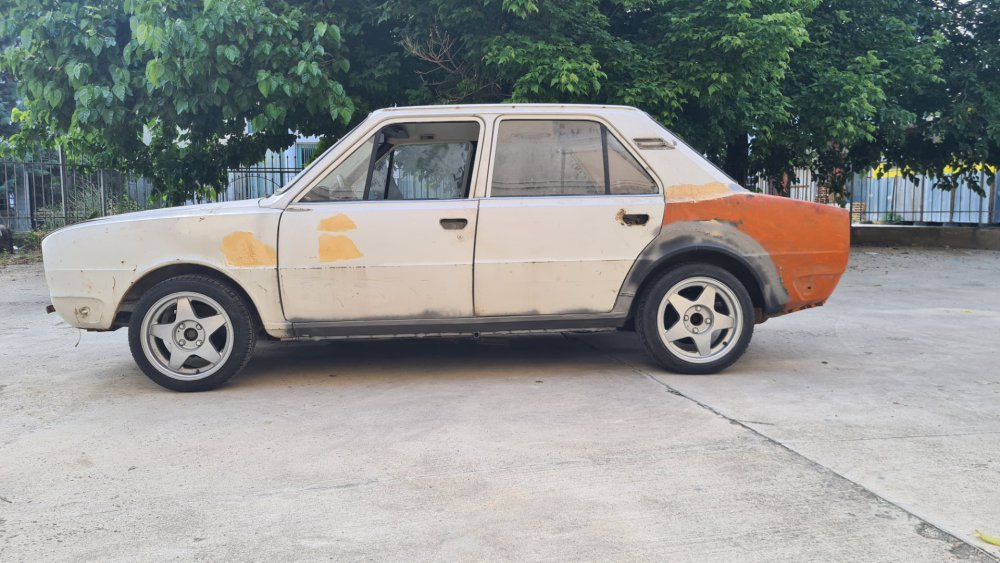

Моделчето трябва да бъде с джанти, максимално близки до истинските. Истинските са тези:





Започнах търсене, първоначалната ми идея беше да намеря подобни и да сложа тях. Джанти в мащаб 1:24 има много, честно казано се изумих - имаше повече, отколкото в реален мащаб. Прерових всичко в интернет, в България, в чужбина, в Китай... има подобни, но точно същите - не. Имаше едни, които бяха на 90% като тези, но пък на размер не отгговаряха - същия диаметър като 14ките с тасове на модела, които изглеждат така:





Ясно, по лесният начин няма да стане - ще трябва да се правят.

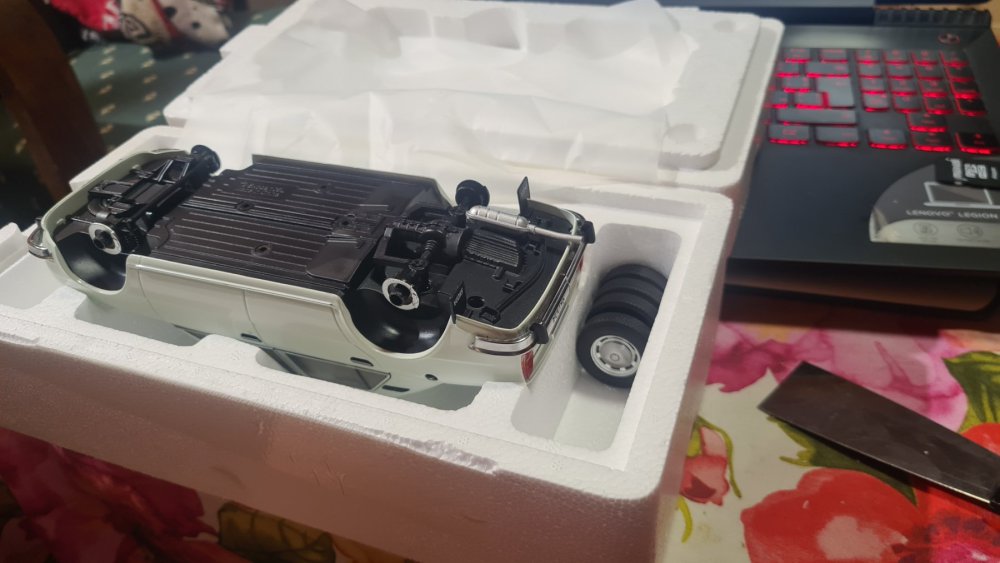

Разбира се, това ни най-малко не ме уплаши, напротив - нямах търпение да започна проектирането. Част от проекта беше да се заема с пълно разглобяване:

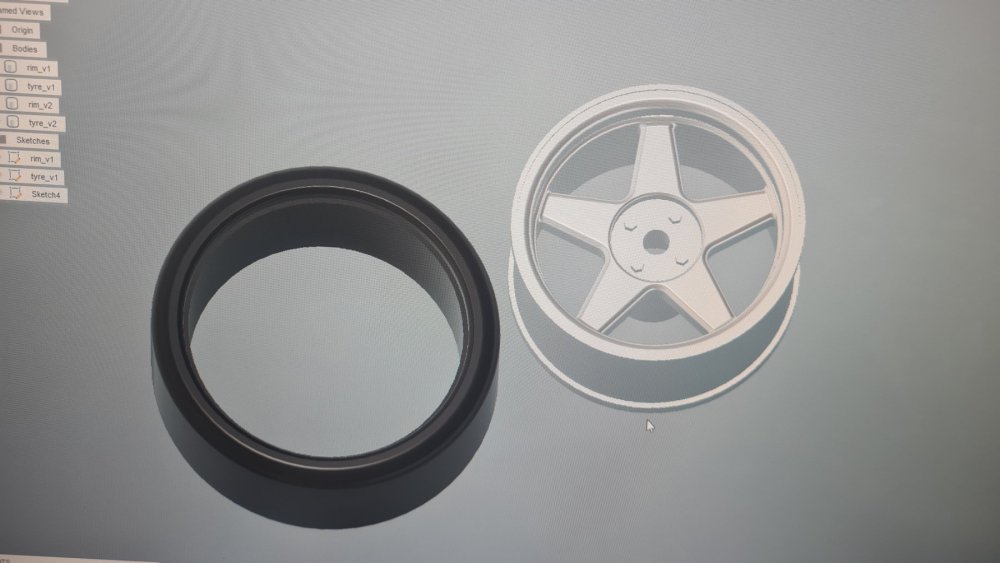

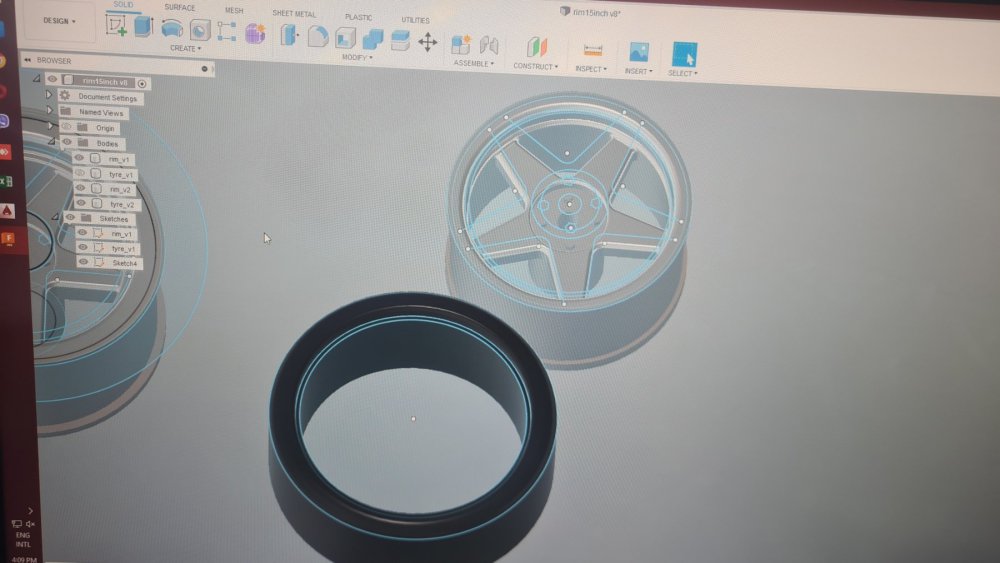

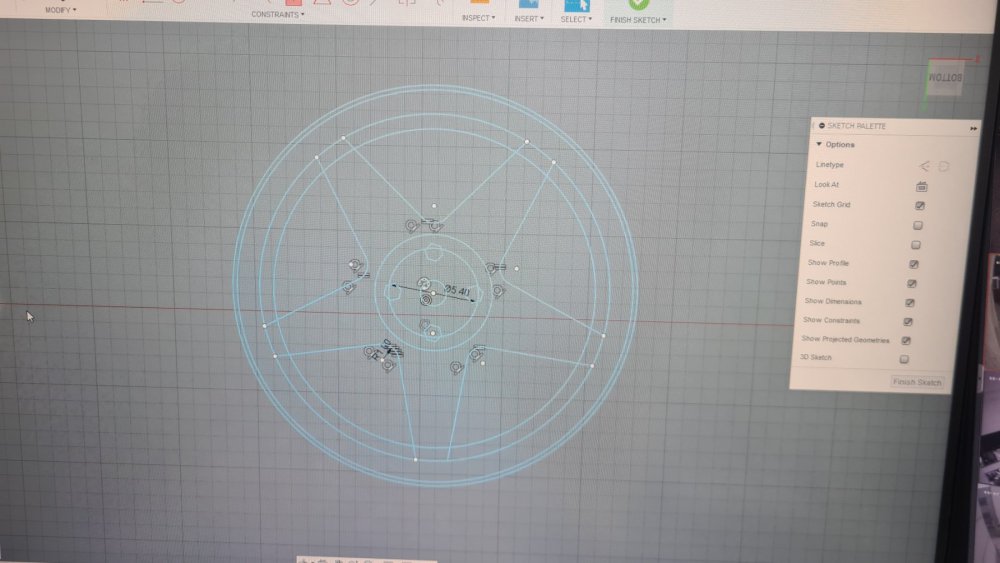

Ето я и най-приятната за мен част - шублера и 3Д проекта:





Доста приятно за мен занимание, нещата поне на екрана изглеждаха перфектни. Ясно ми беше, че ще се наложат няколко проби, и започнах.

Всъщност първата проба беше преди да разглобя колата, но това не е толкова важно. Дойд време да пусна 3д принтера. Ето го и него, главният виновник за приятната заигравка:

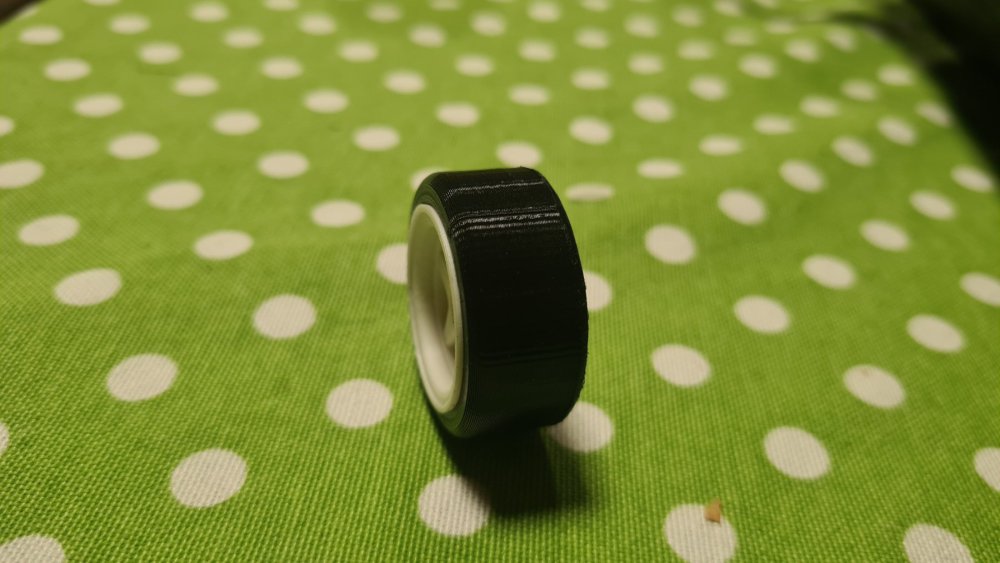

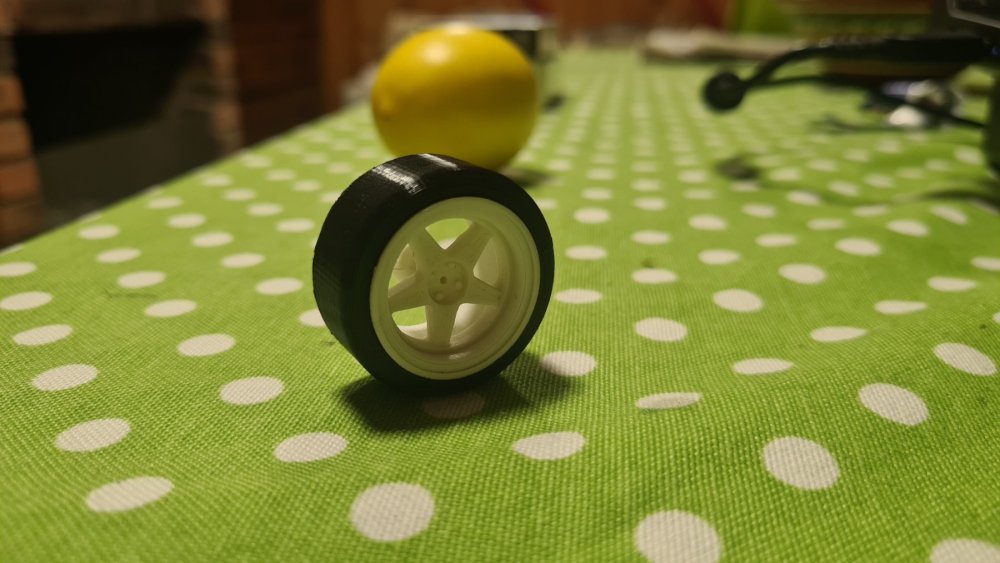

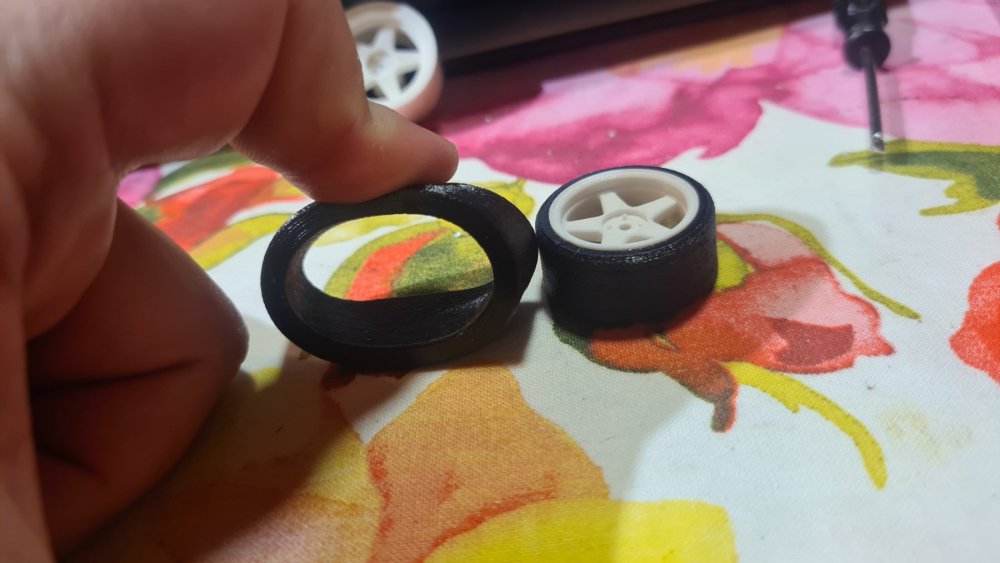

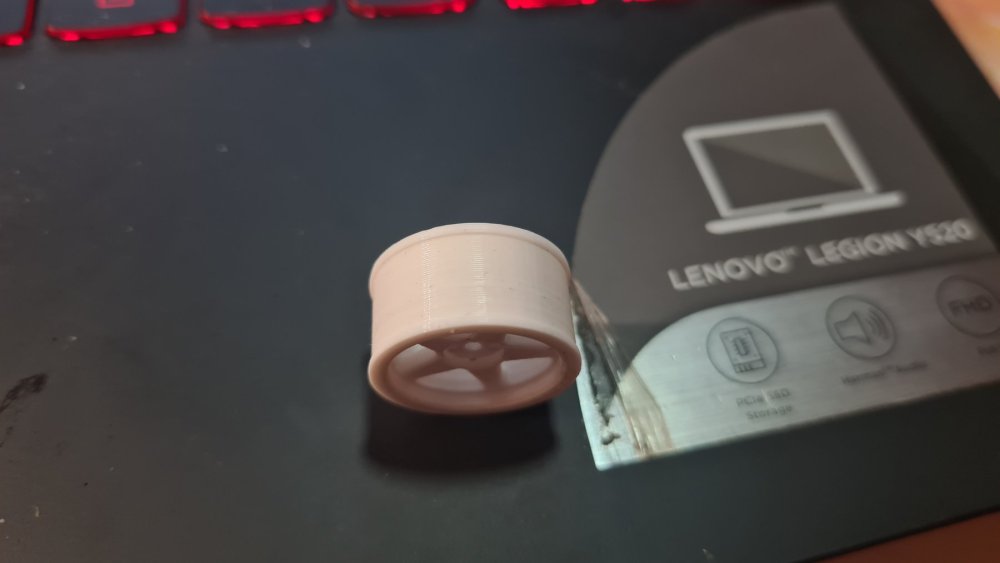

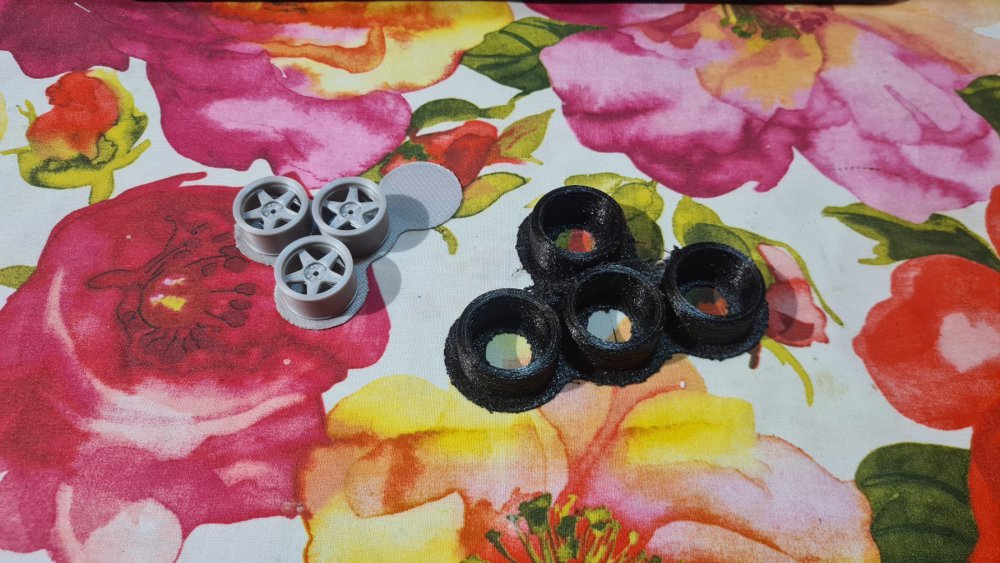

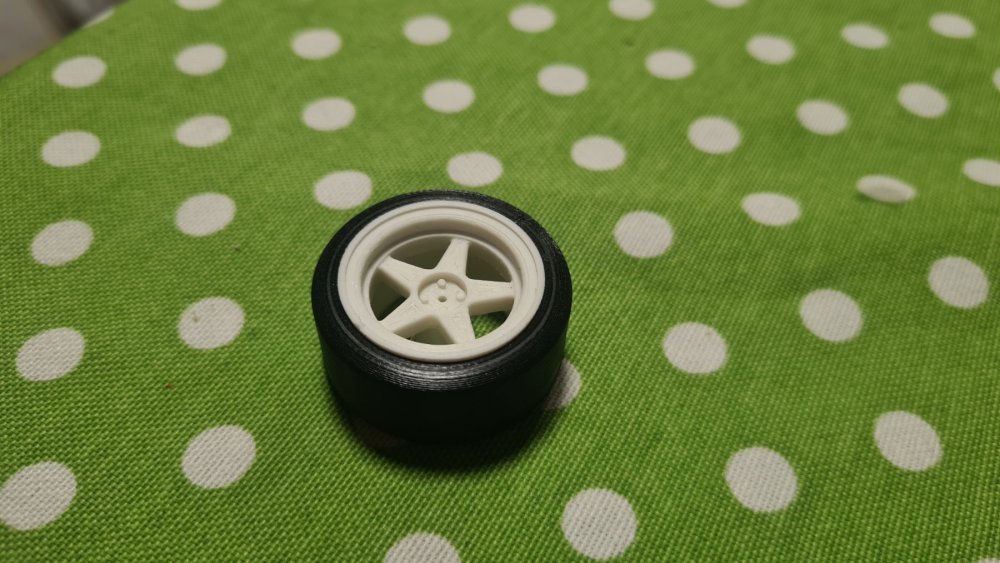

Като за начало пуснах да се принтира една джанта от бял материал, и една гума от черен:





Ами изглеждат прекрасно! Пуснах ги и на най-високата резолюция, за да изкарам максимално качество. Смятам, че стана доста близко до истинската.

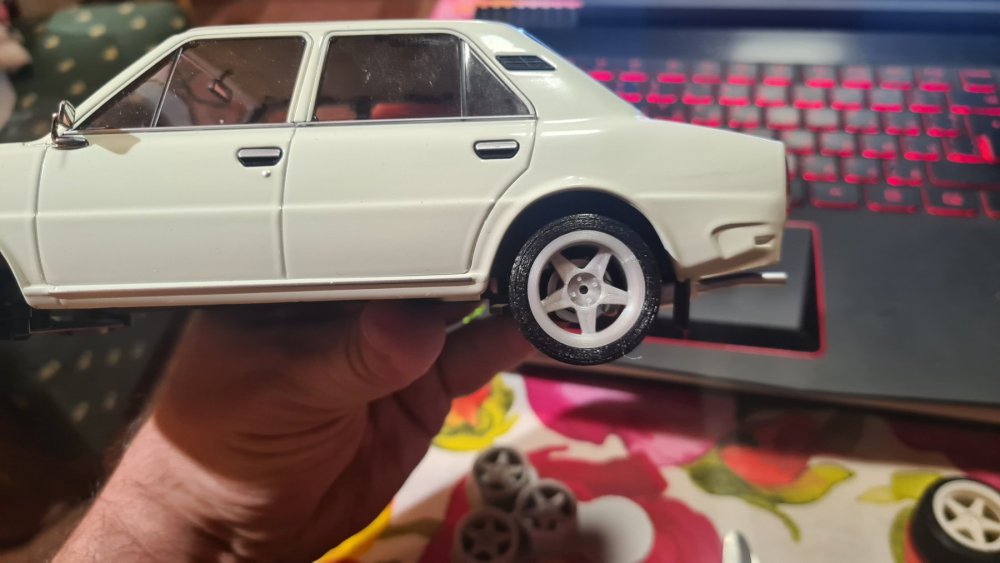

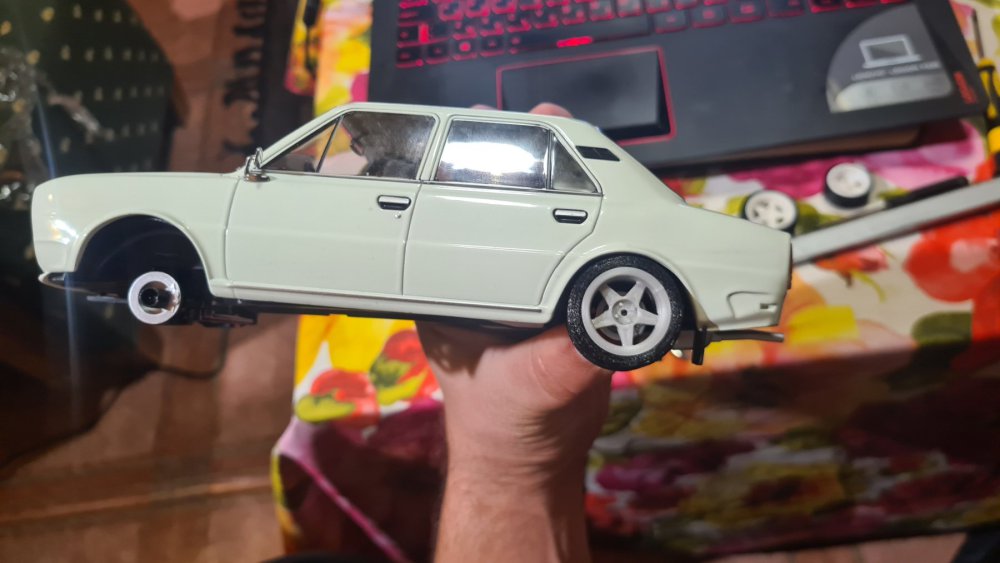

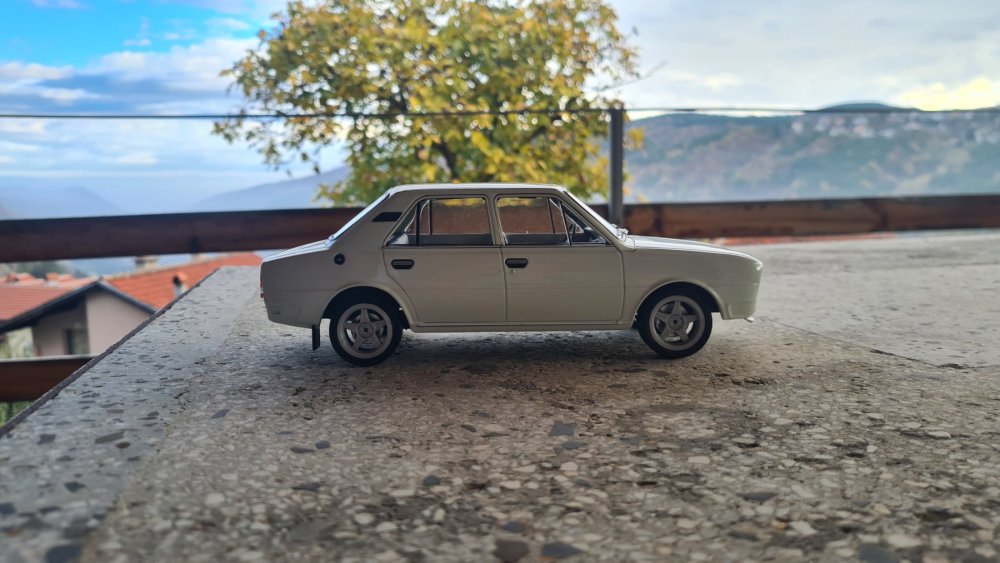

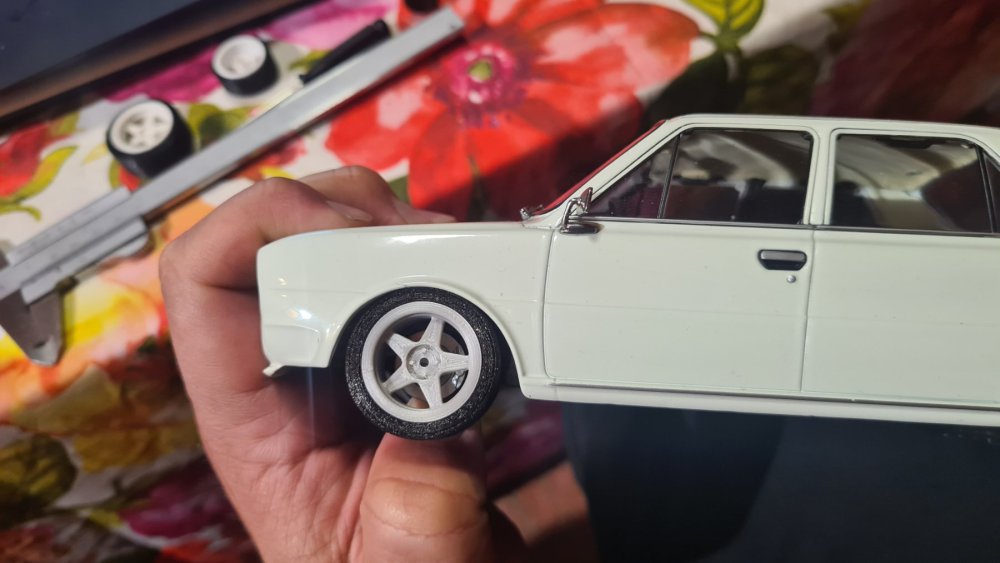

Дойде време да я сложа на колата. Речено-сторено! И тук се яви първата греда - бях прекалил с размера и цолажа

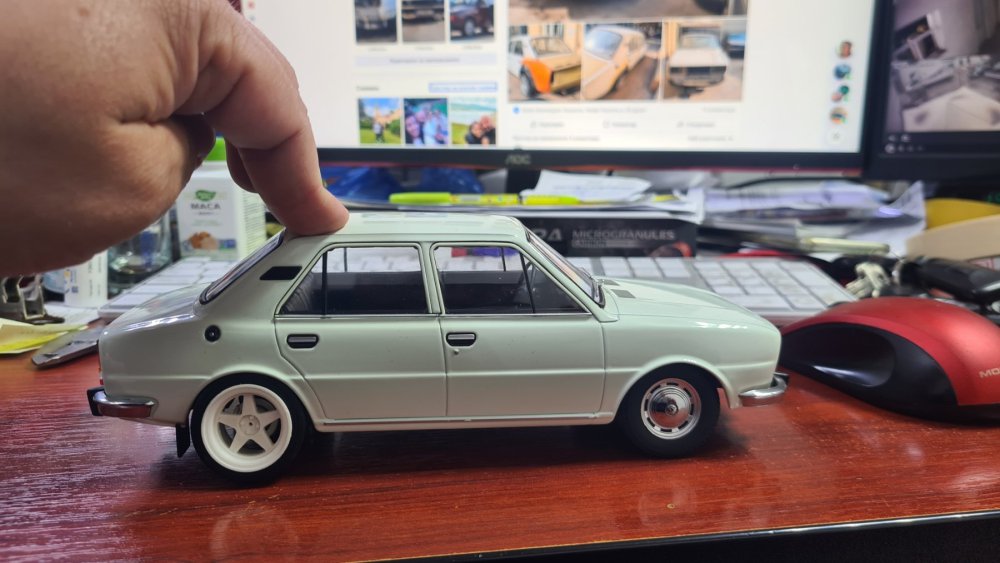

Готино седи, но някак си неправилно. Особено като се има предвид, че и окачването ще слезе малко надолу, ето какво става като я натиснах надолу:





Освен по-голяма, джантата се оказа и по-широка. Не влиза в калника. Обратно на чертожната дъска, и втори опит. Тук снимки на колата нямам, но гумите станаха по-малки

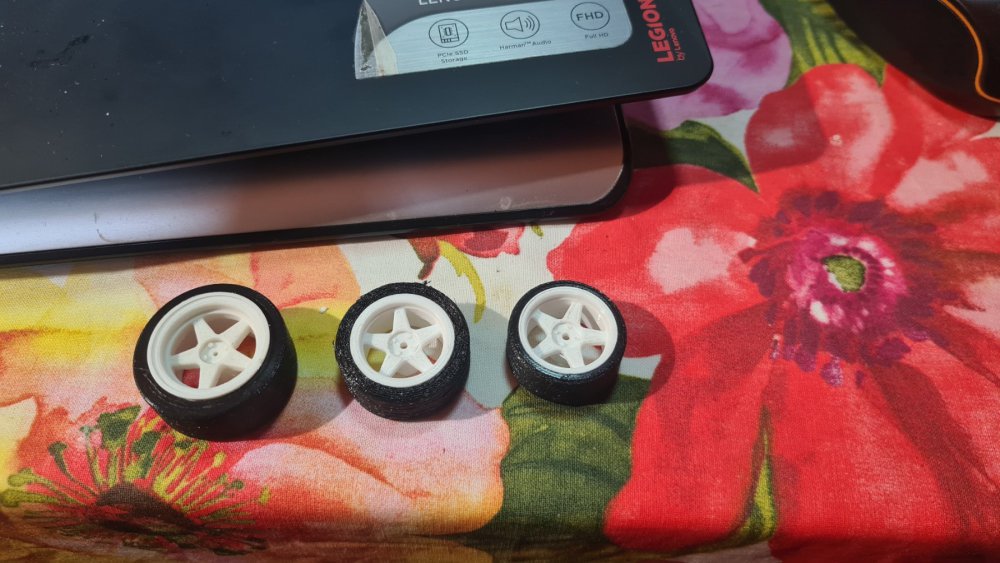

Трети опит - успешен! Уцелих точният размер! Държа да отбележа, че тук играем в милиметри и десети от милиметъра. Затова се наложиха няколко опита. Разликата между голямата джанта и нормалната е под 2мм. Ето ги и трите варианта:





Имаме вече правилен размер, но остана нещо много важно, което нямаме - правилните материали и цветове. Ами като ги нямаме - набавяме си ги! Поръчах материал с цвят алуминиев металик, а за гумите - черен еластичен материал. Няколко дни чакане, и можех да започна проби.





Супер! Еластични гуми, което ми позволи да си реализирам джантата като истинска - със засечка, за да държи гумата. То и с твърдата гума става, но трябва да стържа задния ръб, за да влезе. Ето я засечката:





За мащаб ще уточня, че засечката е 1 десета, за да добиете представа за нивото на детайлите.

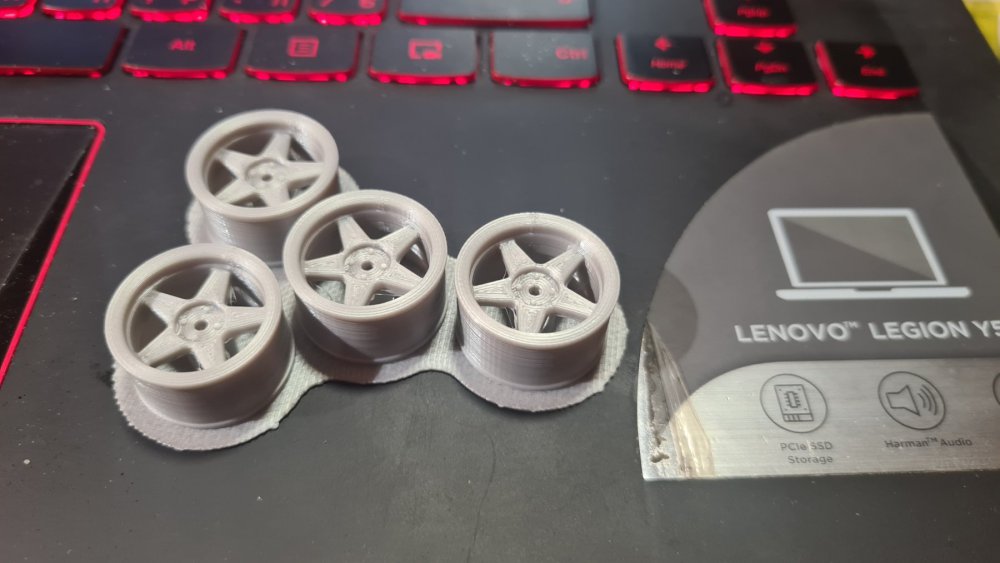

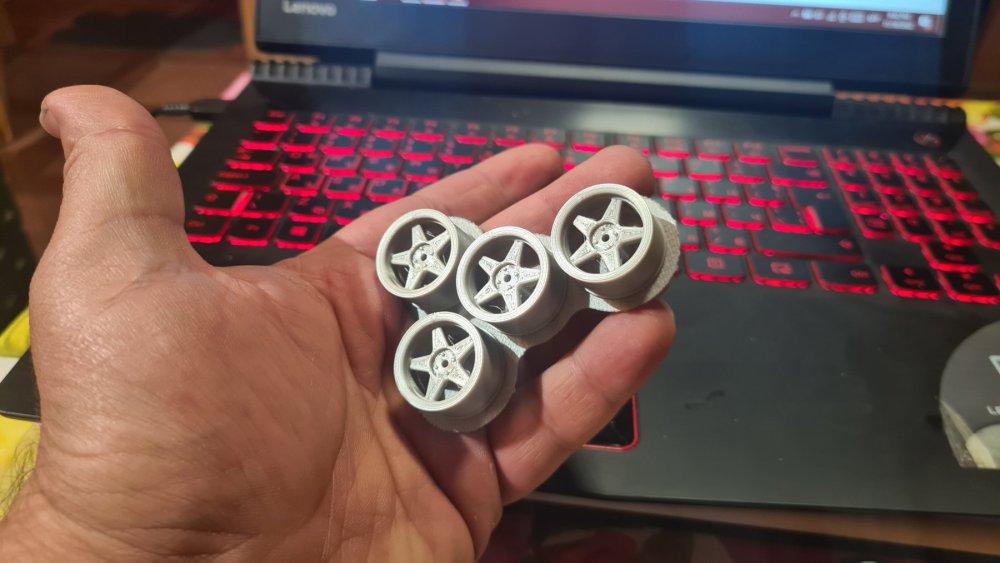

Така, супер. Имаме гума, време е да печатаме в цвят:

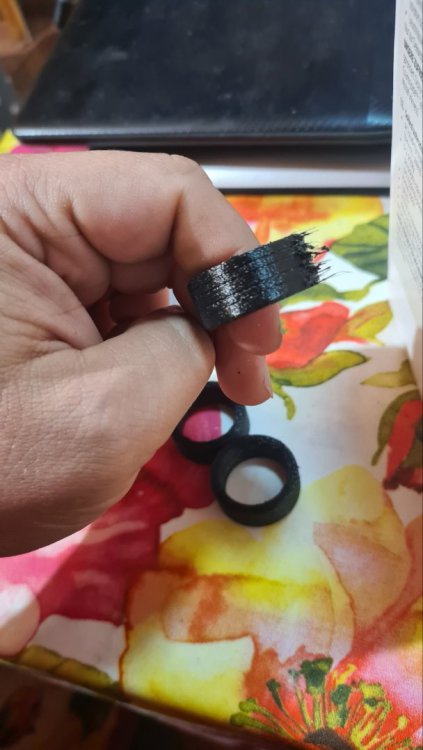

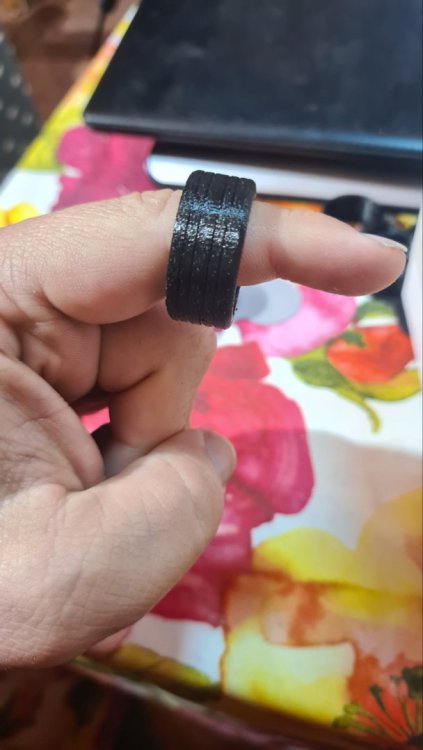

Ето ги и гумите - те се печатаха през нощта, но резултатът не е толкова перфектен, колкото ми се иска. В момента се печатат наново, една по една, и ще отнеме повече от половин ден, докато са готови, затова сега съм снимал с тези, които макар и да станаха супер след почистването, не са достатъчно перфектни за да останат:





Както се вижда, добавил съм им и текстура и канали, за да са възможно най-реалистични.



Ето и няколко снимки от монтажа:





Както и на истинската Биляна, и тук при сваляне на окачването се получава желания от мен наклон на задните гуми.

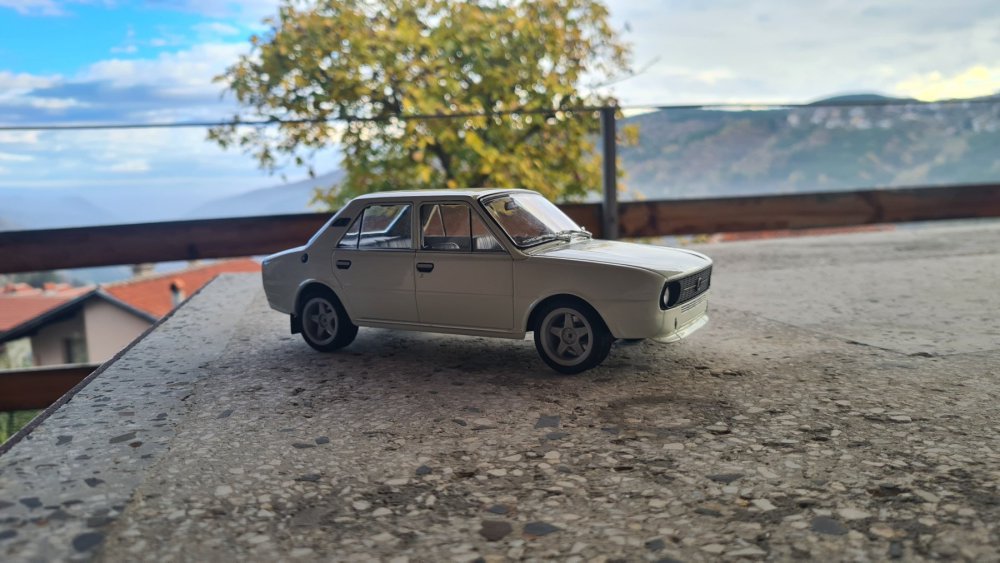

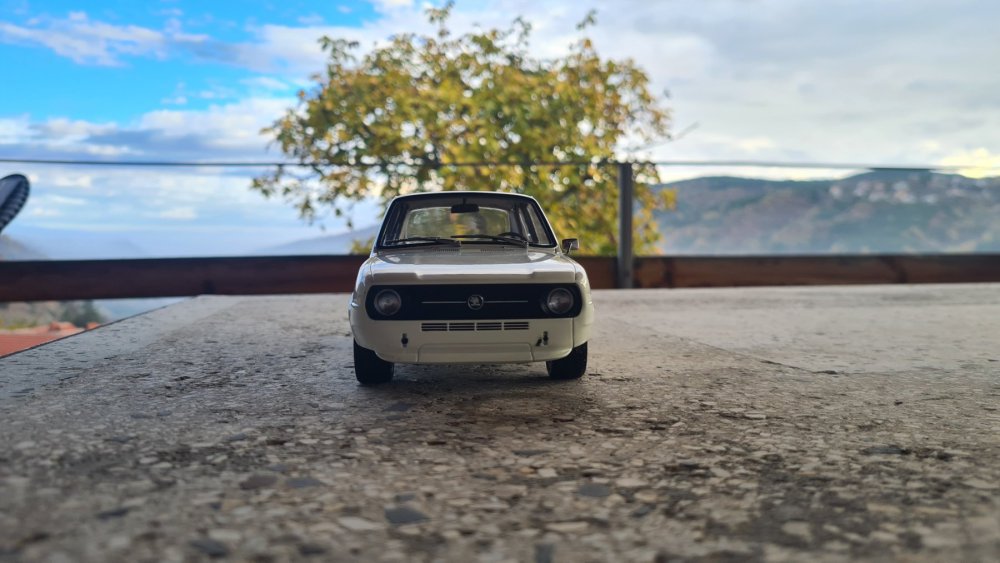

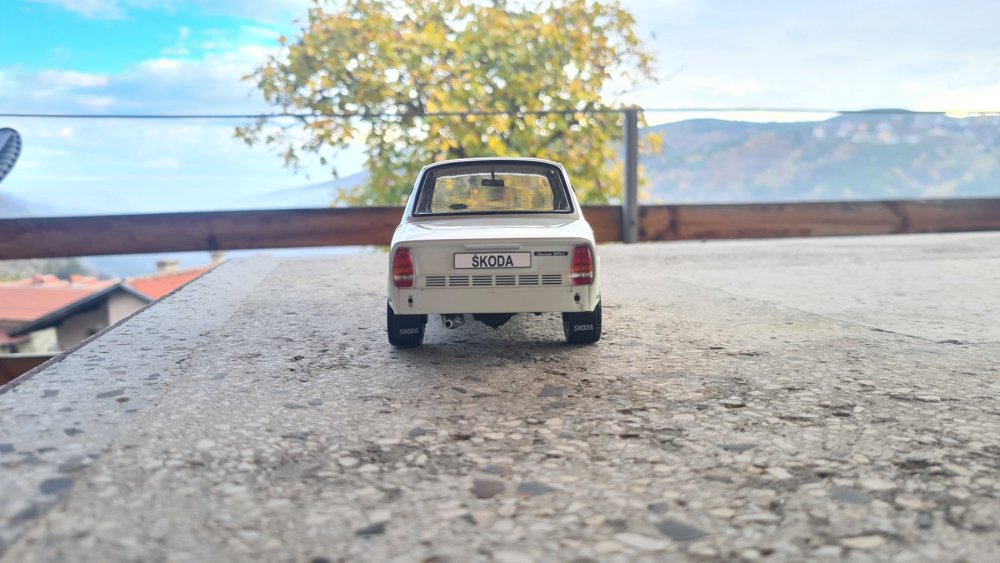

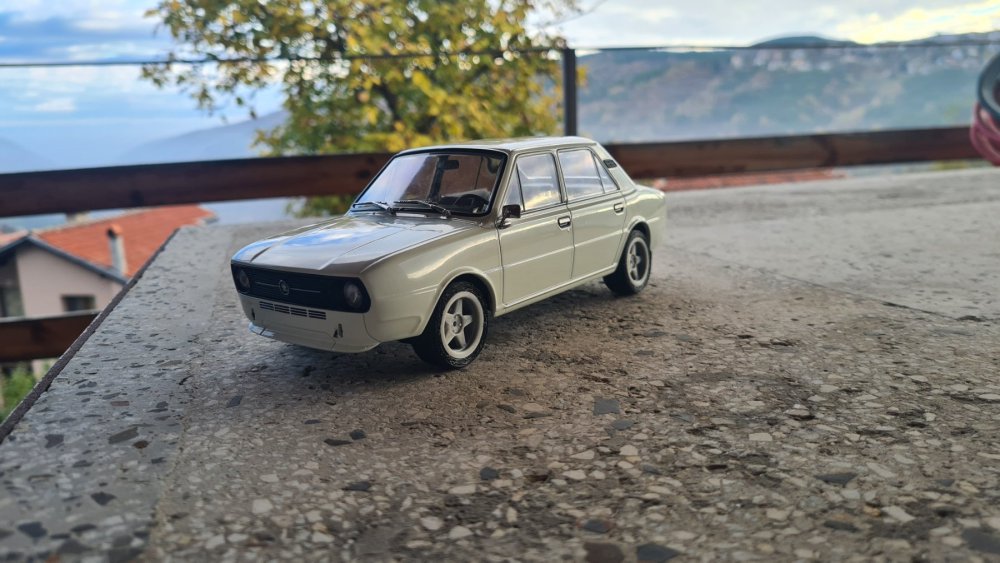

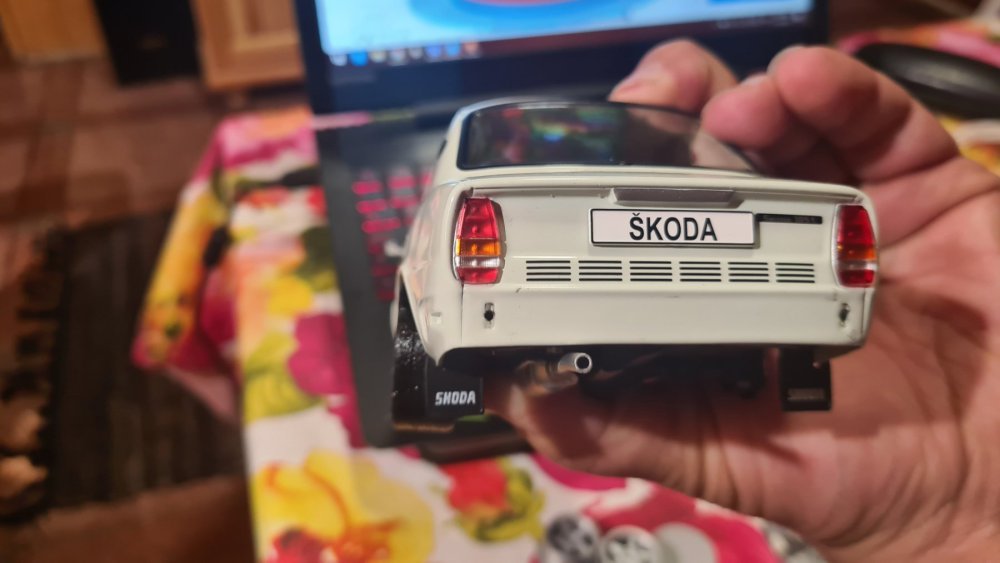

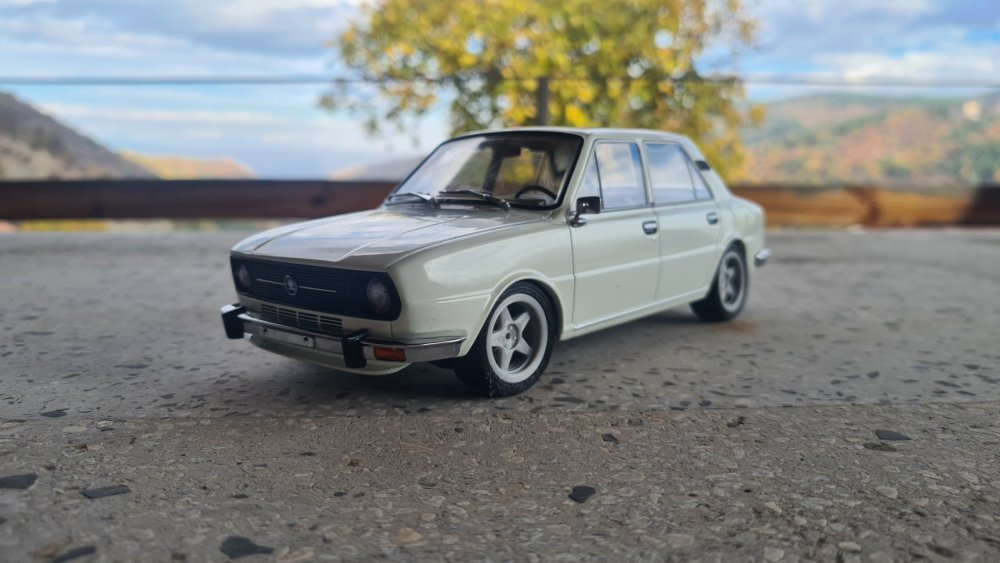

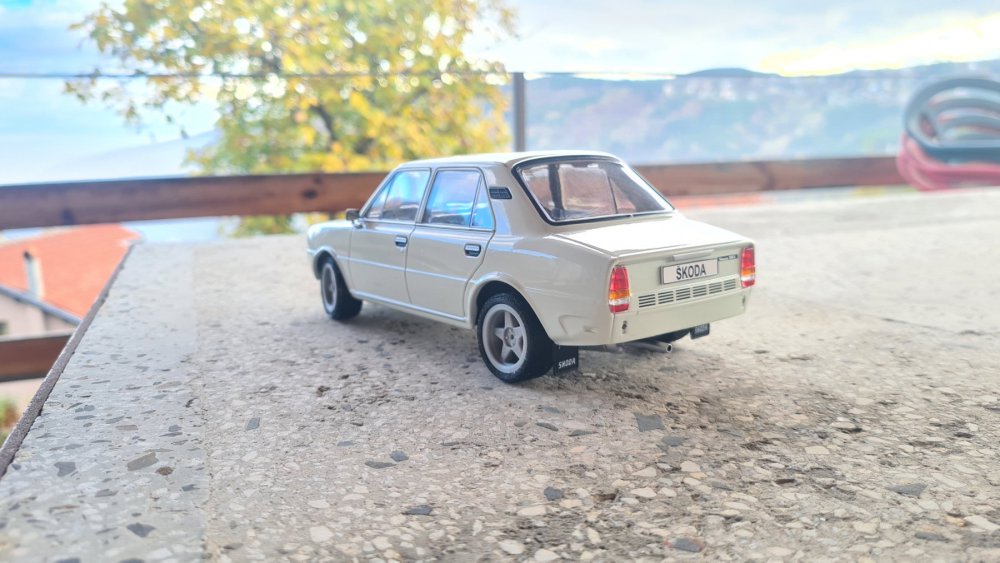

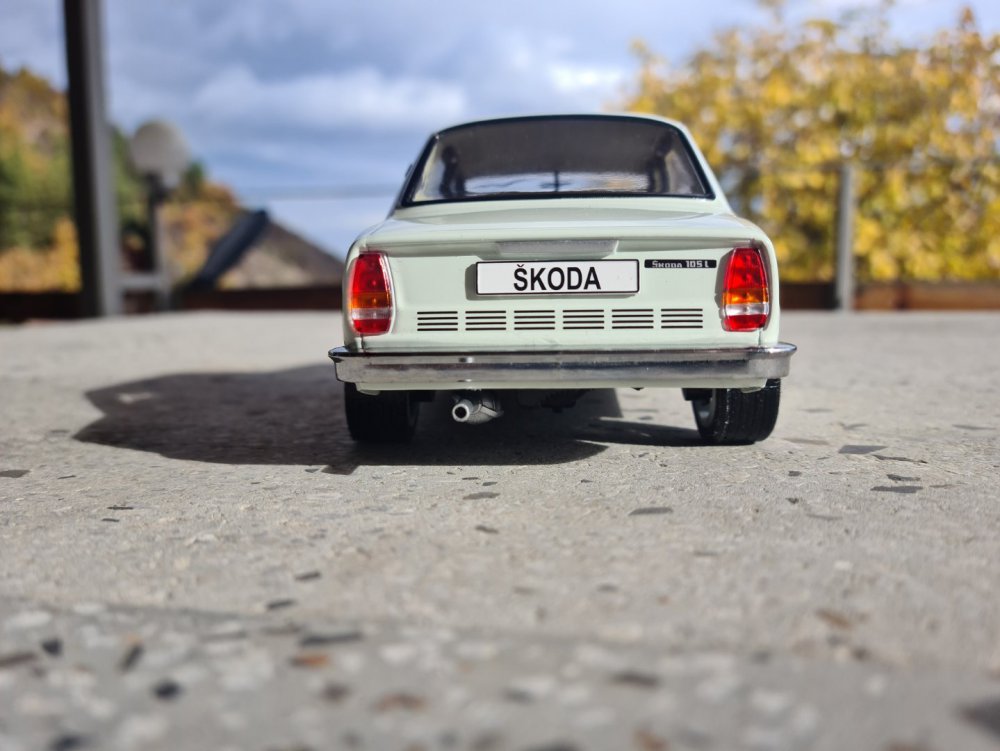

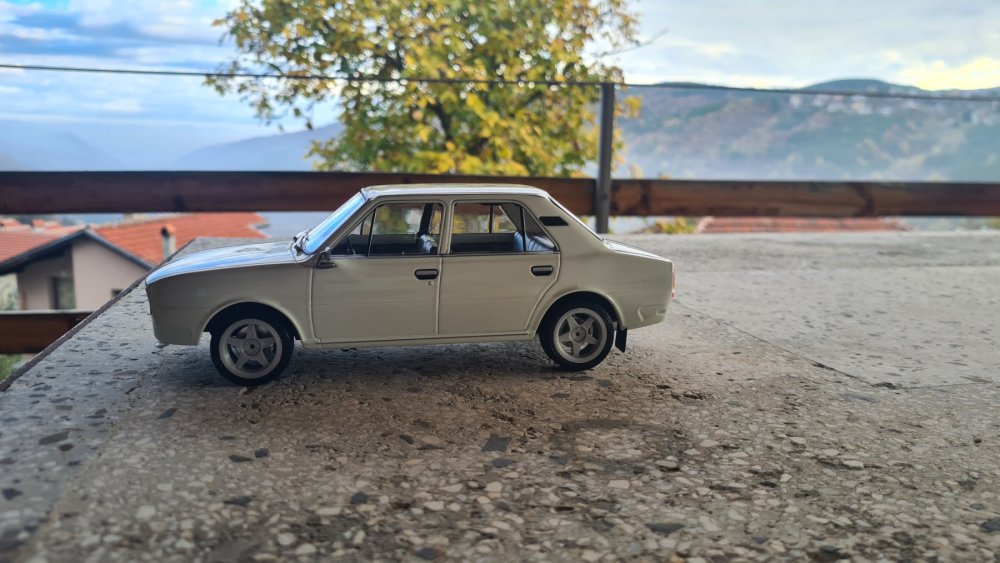

И ето една малка фотосесийка на колата и как изглежда в момента:





Признавам си - много ми харесва!



Следващите стъпки са свалянето на предницата и свалянето на задницата, премахване на калобраните. В следствие от това как застане колата, може да си отпечатам и фланци по 1мм, за да изнеса гумите леко навън, но това може и да е излишно. Ще видим...

Поздрави, и лек ден!

[PRR]

Мания! Ще следя отблизо проекта !!!

[joro-120L]

@__smirnoff__  Иво, тя като истинска! Съжалявам, че няма да можеш да й сложиш ел. стъкла и централно заключване.

И не щото не можеш - теб фината механика си те влече, а защото не й се отварят вратите.

Донеси я утре да я видим.



п.п. така е. първо пиша и след това видях, че имаш нов пост от днес по темата.

Джантите ми се виждат широчки.

[__smirnoff__]

преди 40 минути, joro-120L написа:

@__smirnoff__  Иво, тя като истинска! Съжалявам, че няма да можеш да й сложиш ел. стъкла и централно заключване.

И не щото не можеш - теб фината механика си те влече, а защото не й се отварят вратите.

Донеси я утре да я видим.



п.п. така е. първо пиша и след това видях, че имаш нов пост от днес по темата.

Джантите ми се виждат широчки.



Да, ще я взема утре да я разглеждаме на живо



Джантите са широки, правилно ти се струва. Но са по модел на истинските, и те са доста широки, 7,5J, и с ниската гума (195/45) си изглеждат като валяци. При принтирането на самата гума леко се губи извивката по ръба на гумата, оттам създава зрителна измама за повече широчина. Ето една снимка от истинската Биляна:



[joro-120L]

преди 56 минути, __smirnoff__ написа:

При принтирането на самата гума леко се губи извивката по ръба на гумата, оттам създава зрителна измама за повече широчина.



Емииии, сменяш гумите.

Има логика в това, което си написал. Помислих, че мащаба на широчината не е този, който трябва да бъде.



[axel]

Следя всички теми в този раздел, но тази ми е особено на сърце и с нетърпение ще чакам да видя крайния резултат.

[__smirnoff__]

Направих и окачването



Много готино стана, по-подробно ще разкажа в следващ пост, само показвам как застана:



[The Best Forman]

Иво , приемаш ли идеи за визия?

[__smirnoff__]

Преди 1 час, The Best Forman написа:

Иво , приемаш ли идеи за в чеизия?

По принцип съм отворен за всякакви съвети, остава само да разбера какво е "в чеизия"

[The Best Forman]

три пъти се опитвах да го редактирам , ама едно , че екрана ми е малък , друго - пръстите ми дебели

Вземи едно фолио черен мат и облепи предния капак , а предната броня я махни и ще стане в рали стил.

[__smirnoff__]

неееееее, правя копие на Биляна! Черен мат и без брони не се връзва на хром "класическа" визия

[The Best Forman]

преди 49 минути, __smirnoff__ написа:

неееееее, правя копие на Биляна! Черен мат и без брони не се връзва на хром "класическа" визия

Много си се размекнал

[__smirnoff__]

Преди 1 час, The Best Forman написа:

Много си се размекнал



Така става с възрастта

[Logrus]

Е, щом приемаш идеи... без брони (и никакво рацинг фолио), отворите за стойките на предната броня се разширяват и там влизат допълнителни светлини (лупи с хром рингове), отворите за задната броня се ползват, за да се покажат от там накрайниците на ауспусите (хром). Джанти - полирани, също хром.

Хром-модернистична-класик визия

[__smirnoff__]

Преди 9 часа, Logrus написа:

Е, щом приемаш идеи... без брони (и никакво рацинг фолио), отворите за стойките на предната броня се разширяват и там влизат допълнителни светлини (лупи с хром рингове), отворите за задната броня се ползват, за да се покажат от там накрайниците на ауспусите (хром). Джанти - полирани, също хром.

Хром-модернистична-класик визия

то това си звучи добре, амааааа... някакси не ми харесва Естел1 без брони неправилно ми седи

[__smirnoff__]

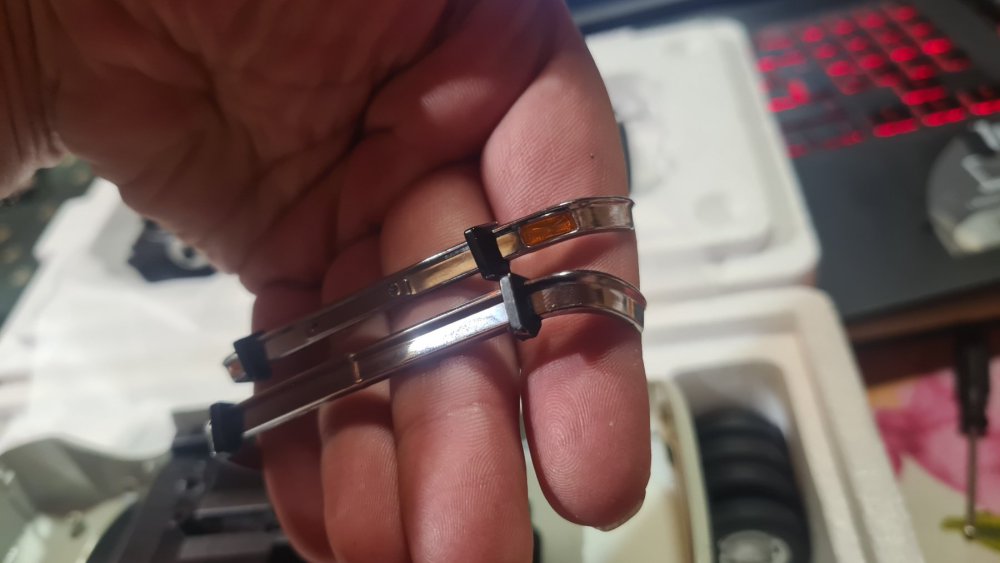

Освен окачването, направих и една друга малка промяна - махнах калобраните. Снимал съм ги , за да покажа за пореден път детайлността на модела:





Сега да споделя как се справих с окачването. Снижаването на окачването на модела се оказа изключително лесно. И отпред, и отзад стана с подлагането на втулки. Отпред - под амортесьорите, отзад - още по-добре - над тях, за да направи кембър (наклон на гумата). Снимал съм отпред как стана - отзад - забравих  Eто го предното окачване:





Вече разглобено:





Работата е ясна, трябват втулки. Палим веднага програмата за чертане, и след 2 минути имаме готов модел. Направих 3мм и 4мм, за да мога да си регулирам по желание:





След 20 минути втулките се бяха материализирали:





И остана само да ги сложа - детска игра. Ето я и предницата с вече подложени втулки:





Сглобяване по обратен ред. Задницата не съм я снимал, тъй като там просто развивам болтчето отгоре на окачването, слагам втулката, и завивам.



Използвах и отпред, и отзад 3мм втулки, като отзад мисля, че може да сложа и 4мм. Но май и така си ми харесва стойката.

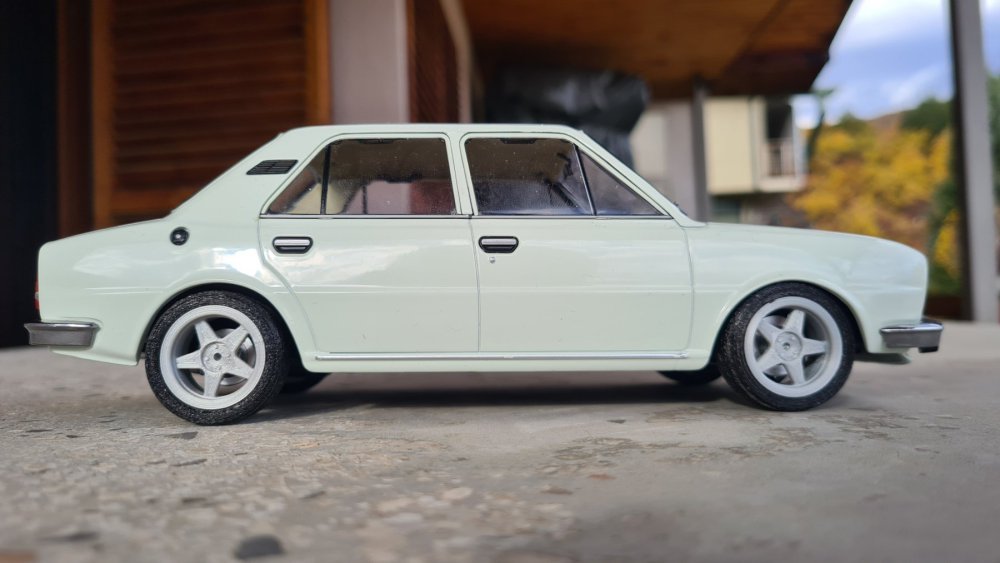

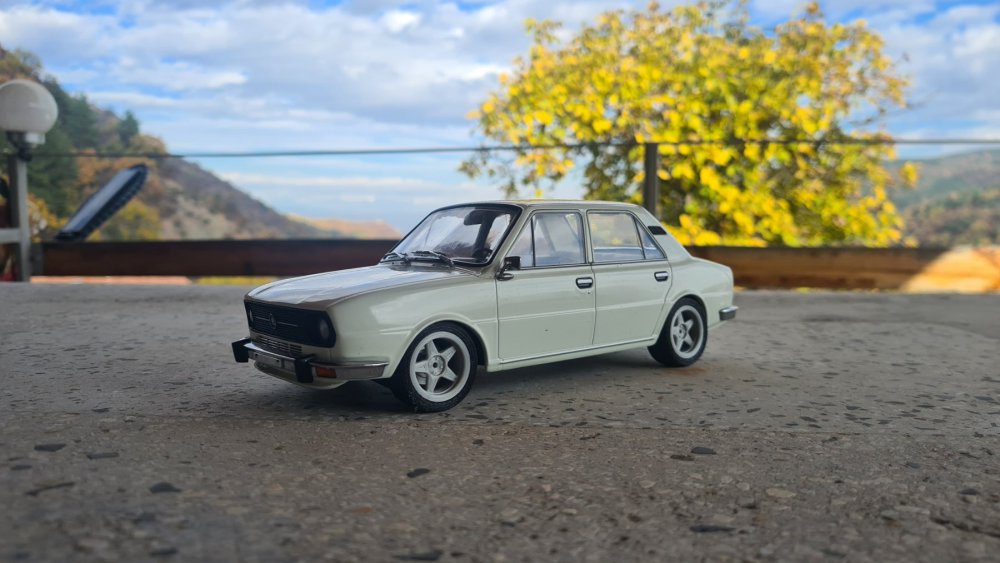

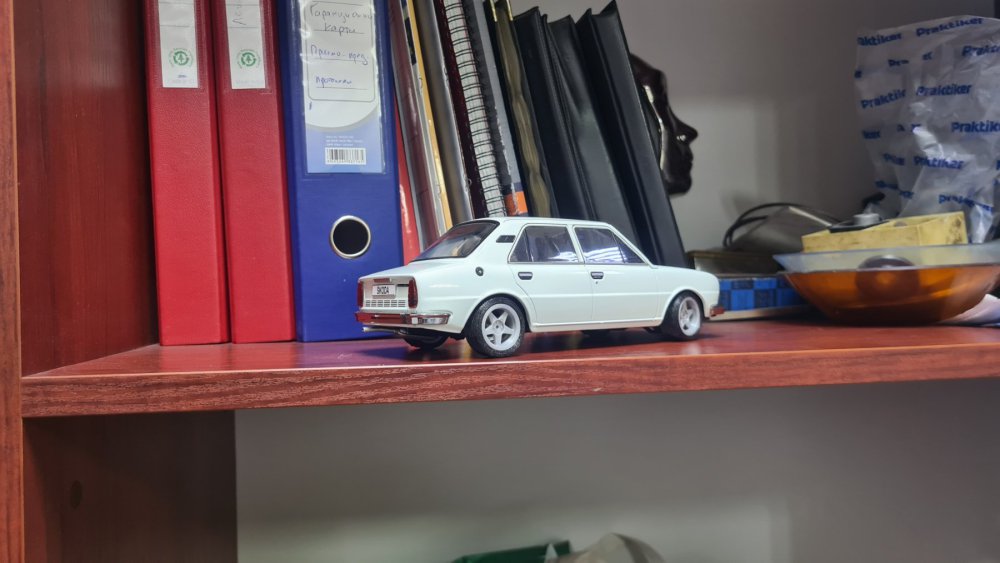

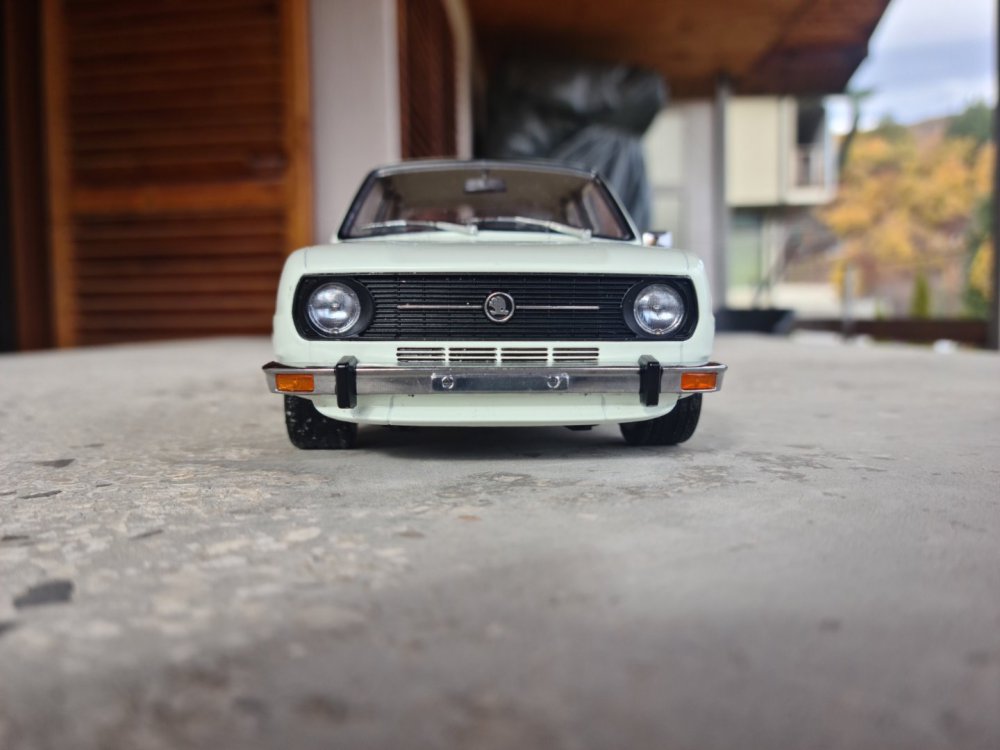

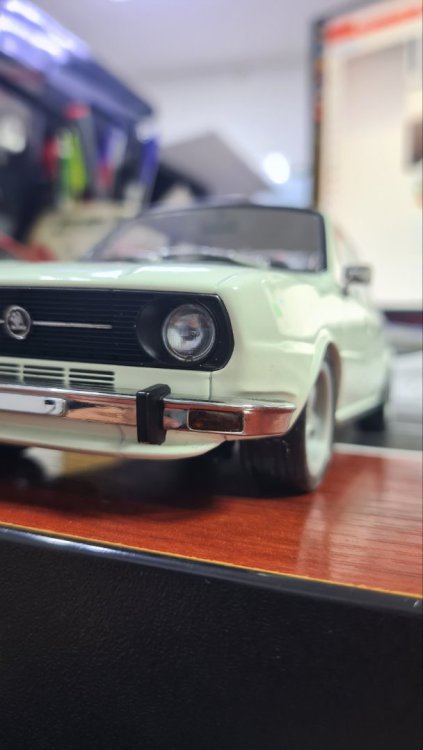

И ето малко снимки от всички страни - харесва ми как застана, като си гледам истинката Биляна, смятам, че постигнах точно желаният ефект:



[The Best Forman]

Иво , явно си добър на 3Д принтера .. можеш ли да изобретиш задни дискове?

[joro-120L]

Гена, стегни са малко и си сложи очилата!


[ghost_rider]

Всъщност тя фабрично си е дошла с дискови спирачки, явно е с голям мотор



Поздравления за ентусиазма и търпението, Иво. Много зарибяващо!

[__smirnoff__]

Благодаря, наистина е зарибяващо



С дискове отзад са я направили китайците те са наясно, че 105/120 мотора е само от мототехника до гаража една крачка напред са

[__smirnoff__]

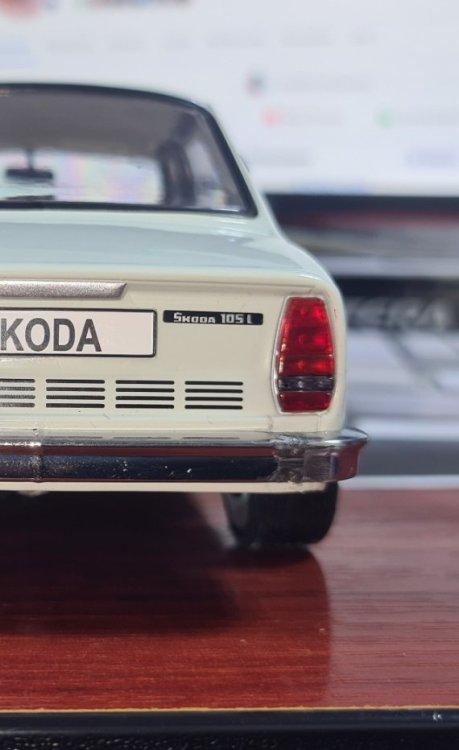

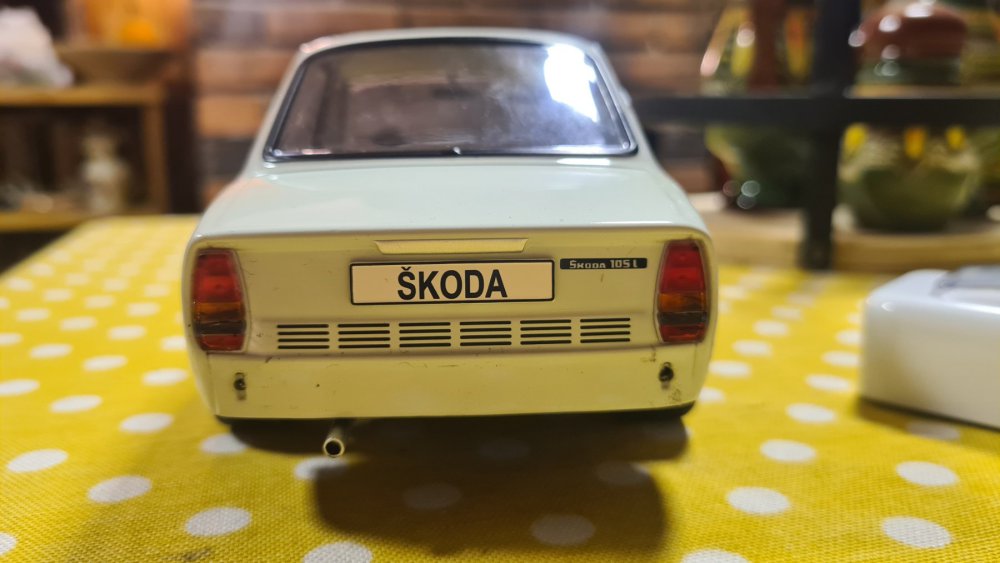

Следващото нещо по списъка с промените - стопове и мигачи.



Чудех се как точно да ги направя, все пак трябва да отговарят максимално на истинските, и се заех с мислене. Като за начало ето какъв ефект трябваше да постигна:

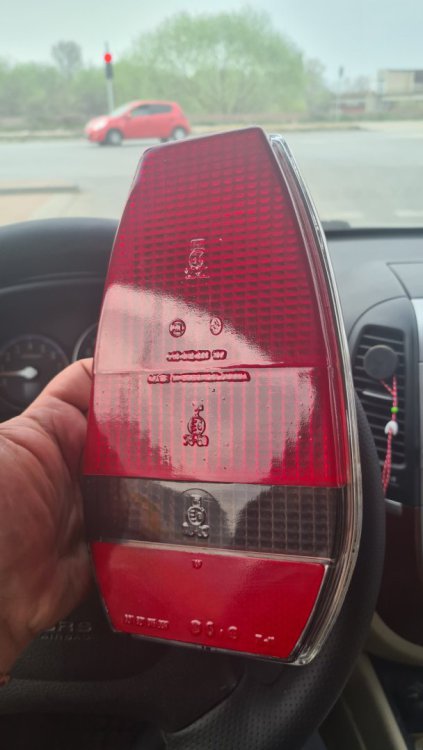

Стоповете:

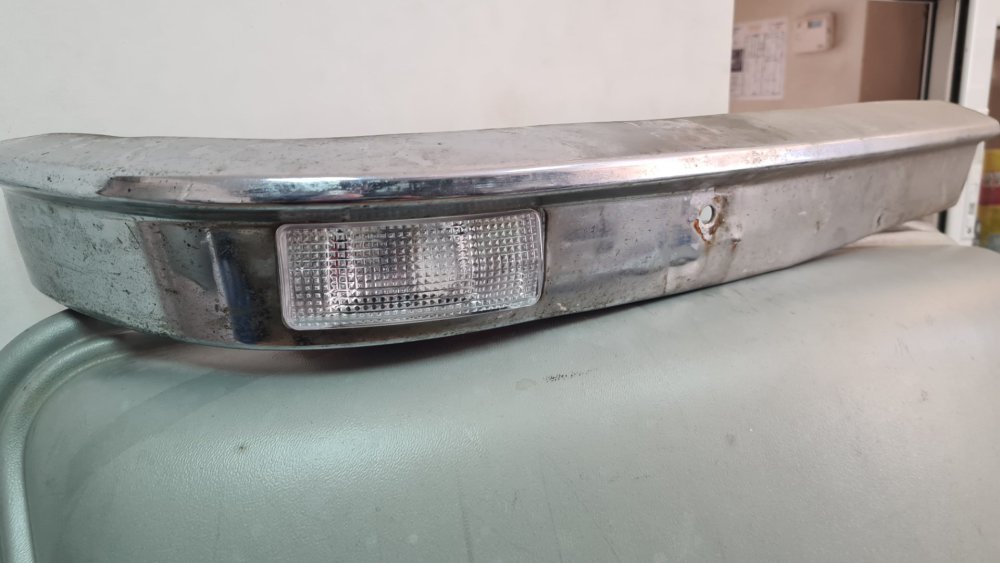

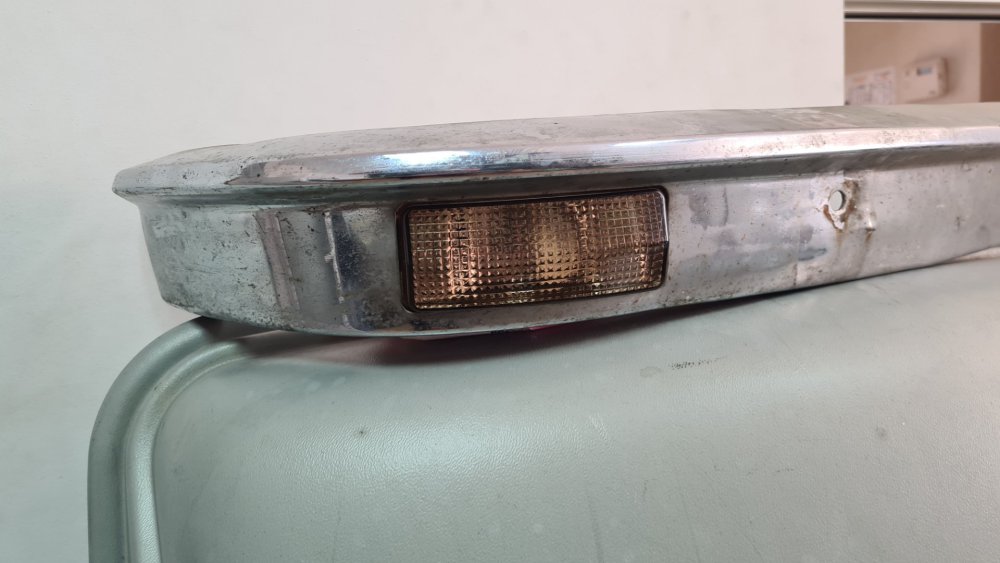

И мигачите - два варианта, като и за истинската още не знам кой вариант ще ползвам:



Та започнах да мисля как да се случат нещата. Сетих се, разбира се, първо за трудните варианти - фолио, спрей. Не е невъзможно, но като се има предвид, че височината на стопа е 12мм, а мигача е 6-7 мм дълъг, мисията щеше да е почти невъзможна. Ето как са оригинално на модела:





Сетих се и за един елементарен вариант, но имайки предвид колко наистина елементарен е той, първоначално директно го отхвърлих. Разбира се, сгреших. Всъщност се оказа именно той много сполучлив. Става въпрос за перманентен маркер. Една вечер, както си седях вкъщи пред телевизора, и реших просто ей така да пробвам. Но идеята ми беше не само да намацам с перманентен маркер, тъй като щеше да стане плътно черно, а аз не искам това, а да мина с маркера и докато не е засъхнал леко да го измия. Речено-сторено! То пък взе, че стана! Ето първия опит:

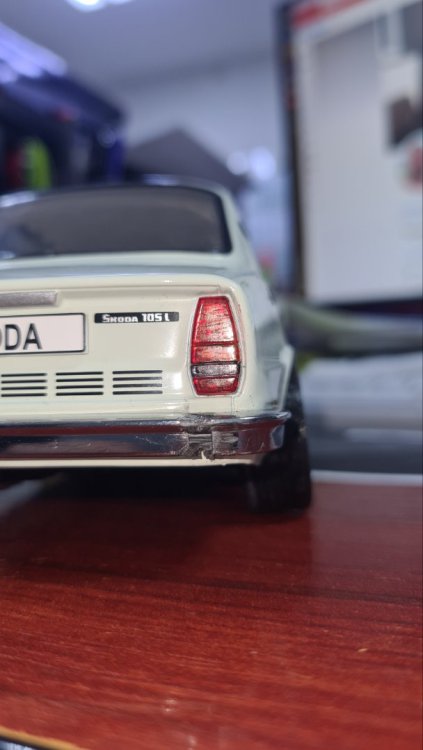

Добре, оказа се, че има как да се получи, и то по най-лесния начин. Обаче в домашни условия не става, излизам от очертанието, мажа навсякъде... Взех моделчето, опаковах го за пореден път грижливо в кутията, и си го донесох на работа. Тук с малко повече внимание, спокойствие и няколко опита, нещата се получиха. Купих си и червен маркер, за задните мигачи, и стоповете заспаха:

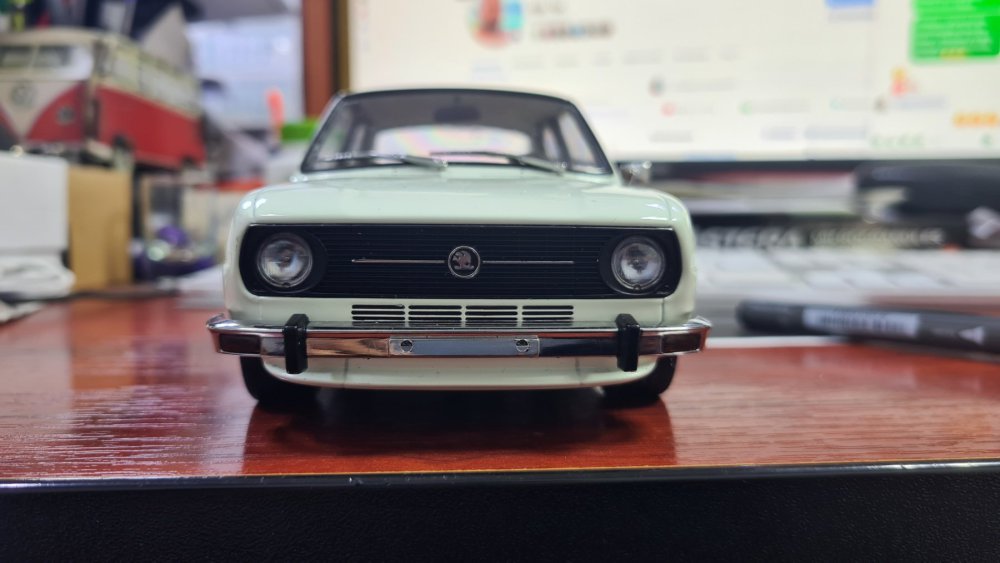

Предните мигачи малко ме озориха, най-вече с това да ги отделя от бронята. След няколко минути борба се дадоха, а след като вече бяха свалени ги залепих на едно хартиено тиксо и ги "тунинговах". Станаха си чернички, също така са и прозрачни, но поради факта, че на бронята на модела няма рефлектор на мигача, си изглеждат черни. Ето как станаха:





Както и на истинската кола, така и тук не съм напълно убеден, че черният вариант ми харесва повече. Не е проблем да си изработя два бели прозрачни мигача на 3д принтера, но за момента ще ги оставя така. Количката все повече взе да ми допада, и зае своето постоянно място на един от шкафовете в офиса, да си я гледам по цял ден. Общо взето рабтният ми ден стана една идея по-приятен - поглеждам през прозореца - истинската Биляна, поглеждам към секцията - малката Биляна:



[malkiq]

Време е да паднат предните буфери!!!



[The Best Forman]

преди 6 минути, malkiq написа:

Време е да паднат предните буфери!!!

Ей най-после нещо смислено

[__smirnoff__]

Ще падат, задните паднаха вече, но виждам зор с хрома мисля го как да стане
